Dizains sēj veidnes ar vairākām kamerāmņem vērā alumīnija ūdens plūsmas optimizāciju, lai nodrošinātu vienmērīgumu iepildīšanas un dzesēšanas laikā un ražotu augstas kvalitātes alumīnija blokus. Un katrai kamerai ir padeves un iztukšošanas ports, kas samazina alumīnija ūdens dzesēšanas laiku, vienlaikus strādājot nevainojami, un sivēnmātes veidnes ar vairākām kamerām var vienlaikus apstrādāt vairākus alumīnija ūdens blokus, samazinot ražošanas laiku un cilvēkresursu vajadzības, kas sniedz ievērojamus ekonomiskus ieguvumus. uz lietuvi. Tālāk mēs runāsim par sivēnmātes veidņu ar vairākām kamerām priekšrocībām.
Kā darbojas sivēnmātes veidnes ar vairākām kamerām?

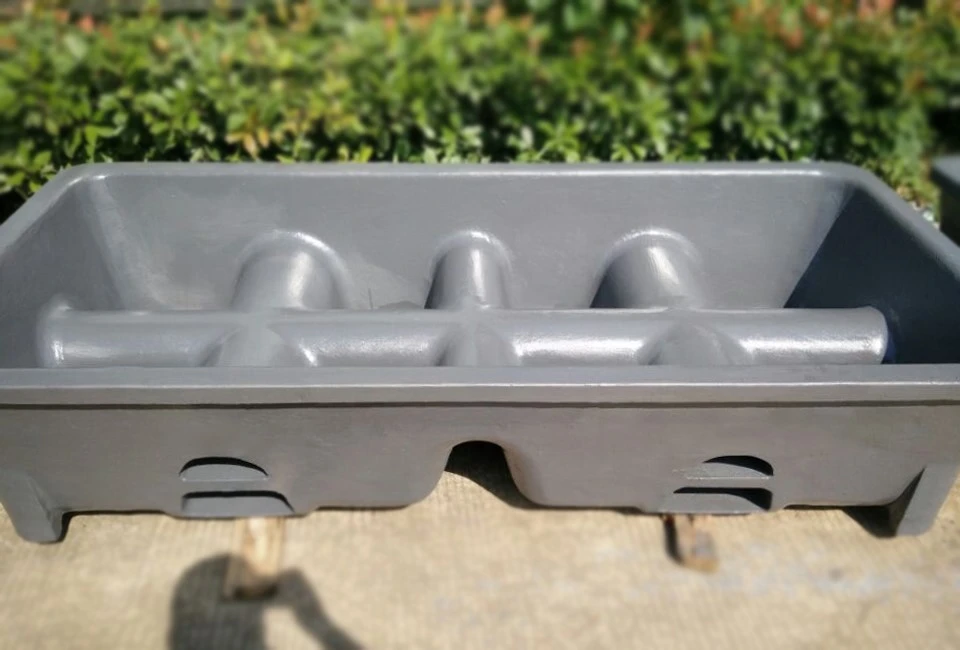

Vairāku dobumu sivēnmātes veidne ir specializēts veidņu veids, kas satur divus vai vairākus veidņu nospiedumus copē un vilkšanas ietvaros. Šeit ir sniegts sadalījums par to, kā aSēj veidnes ar vairākām kamerāmdarbi:
Vairāki veidņu nospiedumi:Atšķirībā no vienas bedrītes veidnēm, kas veido vienu izvirzīšanu katrai formai, vairāku dobumu sivēnmātes veidnei ir daži formas nospiedumi, kas sakārtoti noteiktā dizainā. Šis dizains veicina izkliedi starp dobumiem, ņemot vērā efektīvu telpas izmantošanu un ierobežojot veidnes vispārējo izmēru.
Vienota barošanas sistēma:Lai nodrošinātu konsekventu metāla plūsmu katrā dobumā, tiek izmantota viena sprauslas un sliedes sistēma, lai padotu visus veidnes dobumus. Spree aizpildās kā galvenais kanāls, pa kuru šķidrais metāls nonāk veidnē, savukārt sprinteri pielāgo metālu katram atsevišķam dobumam.
Metāla izplatīšana:Inges, kas ir mazas atveres, kas ved katrā dobumā, ir stratēģiski novietotas, lai vienmērīgi sadalītu izkausēto metālu pa visiem veidņu nospiedumiem. Tas nodrošina, ka katrs dobums tiek aizpildīts vienmērīgi, tādējādi nodrošinot vienmērīgu liešanas kvalitāti.
Pareiza ventilācija:Apmierinoša ventilācija ir svarīga sivēnmātes veidnēs ar vairākām kamerām, lai ļautu gāzēm izplūst no visām veidnes vietām. Pareizi izstrādātas ventilācijas atveres palīdz novērst tādus defektus kā gāzes porainība un nodrošina lējumu kvalitāti.
Efektīva ekstrakcija:Kad metāls ir sacietējis un izvirzīšanas sistēma ir pabeigta, lējumi tiek izņemti no veidnes. Dažās ražošanas darbībās šis process ir automatizēts, izmantojot iekārtas vai robotus, lai efektīvi izņemtu lējumus no veidnes.
Izmantojot sivēnmātes veidnes ar vairākām kamerām, ražotāji var ievērojami palielināt produktivitāti, ražojot vairākus kvalitatīvus lējumus vienā liešanas ciklā. Vienotas padeves sistēmas izmantošana, pareiza metāla sadale un efektīva ventilācija nodrošina vienmērīgu liešanas kvalitāti visos dobumos.
Kādas produktivitātes priekšrocības piedāvā vairāku dobumu veidnes?
Būtisks ieguvums no vairāku dobumu veidņu izmantošanas ir milzīgā prasmju paaugstināšana, un rezultāts bija atšķirīgs salīdzinājumā ar viena dobuma veidnēm. Šeit ir norādītas galvenās produktivitātes priekšrocībasSēj veidnes ar vairākām kamerām:
Palielināta jauda:Vairāku dobumu veidnēs tiek apsvērta dažādu lējumu vienlaicīga izveidošana vienā veidnē, kas izraisa ievērojamu ražas palielināšanos. Piemēram, 4-dobuma veidne, iespējams, var izveidot četrkārtīgu lējumu skaitu kā viena dobuma veidni līdzīgā apstrādes laika un darba ietvaros.
Samazināts formēšanas laiks:Ja vienlaikus tiek aizpildīti vairāki dobumi, vairāku dobumu veidnēs tiek samazināts kopējais apgriešanas laiks uz vienu izvirzījumu. Šis efektivitātes uzlabojums veicina ātrāku cikla laiku un uzlabotu ražošanas jaudu.
Optimizēts kausēšanas krāsns laiks:Daudzdobumu veidnes palīdz samazināt laiku, kas nepieciešams metāla kausēšanai krāsnī uz vienu saražoto gabalu. Iespēja atliet vairākas detaļas vienā ciklā nodrošina efektīvāku kausēšanas iekārtu un enerģijas resursu izmantošanu.
Samazināts apdares darbs:Izgatavojot vairākus lējumus vienā veidnē, vairāku dobumu veidnes samazina katrai detaļai nepieciešamā apdares darbaspēka daudzumu. Tas nodrošina darbaspēka izmaksu ietaupījumu un racionalizē pēcliešanas apstrādes posmu.
Paātrinātā modeļa izmaksu amortizācija:Lielāks ražošanas apjoms, kas sasniedzams ar vairāku dobumu veidnēm, ļauj ātrāk amortizēt modeļa izmaksas lielākam lējumu skaitam. Šis izmaksu efektivitātes ieguvums uzlabo liešanas darbību kopējo rentabilitāti.
Masveida ražošanas iespējas:Vairāku dobumu veidnes ir piemērotas liela apjoma radīšanas situācijām, kurās galvenais ir ātrs rezultāts. Spēja efektīvi ražot dažādus kvalitatīvus lējumus ierobežotākos laika periodos, dod iespēju ražotājiem produktīvi un patiesi apmierināt vajadzības.
Rezumējot, vairāku dobumu veidņu izmantošana nodrošina ievērojamas produktivitātes priekšrocības, tostarp palielinātu izlaidi, samazinātu formēšanas laiku, optimizētu krāsns izmantošanu, samazinātu apdares darbu, paātrinātu modeļa izmaksu atgūšanu un uzlabotas masveida ražošanas iespējas. Šīs priekšrocības padara vairāku dobumu veidnes par vērtīgu līdzekli, lai uzlabotu liešanas darbību efektivitāti un konkurētspēju.
Kādi ir galvenie projektēšanas apsvērumi sēšanas veidnēm ar vairākām kamerām?
Veiksmīga sivēnmātes veidņu ar vairākām kamerām ieviešana ir atkarīga no rūpīgiem projektēšanas apsvērumiem, lai maksimāli palielinātu to priekšrocības. Šeit ir galvenie plāna komponenti, kas jāņem vērā:
Līdzsvaroti plūsmas ceļi un Ingate izmēri:Ir ļoti svarīgi izveidot līdzsvarotus plūsmas ceļus un atbilstoša izmēra sprauslas, lai novērstu priekšlaicīgu izkausētā metāla sasalšanu dobumos. Tas nodrošina vienmērīgu visu nospiedumu aizpildīšanu un novērš defektus, piemēram, nepilnīgus lējumus.
Piemērotas ventilācijas atveres gāzēm:Jāiestrādā pareizi ventilācijas pasākumi, lai atvieglotu gāzu izplūšanu no visiem nospiedumiem. Pārliecinoša ventilācija novērš ar gāzi saistītu aizbēgšanu, piemēram, porainību, un garantē lējumu uzticamību katrā dobumā.
Stāvvadu un dzesētāju stratēģiskā izvietošana:Stāvvadi un dzesētāji ir jānovieto stratēģiski, lai efektīvi barotu visus dobumus, veicinot konsekventu sacietēšanu un samazinot ar saraušanos saistītu defektu iespējamību. Tas nodrošina vienmērīgu dzesēšanu un sacietēšanu visos veidņu nospiedumos.
Uzlabota stingrība:Vairāku dobumu veidnes jāplāno ar paplašinātu neelastību, lai izturētu spriedzi, ko šķidrais metāls rada dažādās frontēs. Šī pamatā esošā uzticamība ir būtiska, lai izvirzīšanas sistēmas laikā neatpaliktu no veidnes respektabilitātes.
Lielāku saraušanās deformāciju uzskaite:Plānam vajadzētu atspoguļot lielākus saraušanās deformācijas, kas rodas dažādu problēmu zonu dēļ pelējuma iekšpusē. Ņemot vērā šos mainīgos lielumus, var mazināt ar saraušanos saistītu bēgšanu, piemēram, pārtraukumus vai sagriešanos.
Standartizēti seansi kvalitātes konsekvences nodrošināšanai:Nospiedumu standartizēšana visos dobumos nodrošina lējumu kvalitātes konsekvenci. Tas ietver konsekventu izmēru, virsmas apdares un citu būtisku īpašību saglabāšanu.
Tīras atdalīšanas līnijas veidņu atdalīšanai:Vienkāršu atdalīšanas līniju projektēšana atvieglo veidņu pušu tīru atdalīšanu lējumu ekstrakcijas laikā. Tas vienkāršo demontāžas procesu un veicina kopējo efektivitāti.
Pārdomāts un rūpīgs dizains ir būtisks, lai nodrošinātu skaņas lējumu ražošanu katrā dobumā bez defektiem. Uzlabotu simulācijas un modelēšanas rīku izmantošana var palīdzēt optimizēt izkārtojumu un konfigurācijuSēj veidnes ar vairākām kamerām, galu galā veicinot to veiksmīgu ieviešanu un darbību.
Kādi ir sivēnmātes veidņu ierobežojumi ar vairākām kamerām?
Lai gan vairāku dobumu veidnēm ir būtiskas priekšrocības, tās arī pavada īpašus šķēršļus, par kuriem būtu jāņem vērā:
Paaugstināta dizaina sarežģītība:Viens no ierobežojumiem attiecībā uz vairāku dobumu sivēnmātes veidnēm ir sarežģītība plānošanā, ventilācijas plānošanā un vairāku dobumu karkasu kopšanā. Lai nodrošinātu vienmērīgu metāla plūsmu un sacietēšanu visos dobumos, ir nepieciešama rūpīga inženierija un rūpīgi projektēšanas apsvērumi.
Augstāks defektu līmenis:Pieņemot, ka izvirzīšanas sistēmas laikā jebkurš veidnes segments ir nepietiekami piepildīts vai izsalcis, tas var izraisīt lielāku nepilnību līmeni izveidotajās daļās. Lai izvairītos no tādiem trūkumiem kā saraušanās, porainība vai nepilnīgi lējumi, ir svarīgi sekot līdzi drošai pildīšanai un sacietēšanai visās bedrēs.
Lielāku instrumentu izmaksas:Vairāku dobumu veidņu izveidē regulāri tiek iekļauti lielāki instrumenti un veidnes, kas var radīt augstākas montāžas izmaksas salīdzinājumā ar viena dobuma veidnēm. Pamatā interese par instrumentiem un rīkiem var būt nozīmīga, ietekmējot vispārējos radīšanas izdevumus.
Grūtības dažādu lējumu izgatavošanā:Vairāku dobumu veidnēm var rasties problēmas, vienlaikus ražojot dažādus lējumus katrā dobumā. Dizaina ierobežojumi un prasības attiecībā uz viendabīgumu visos dobumos var ierobežot elastību, lai vienā veidnē izveidotu dažādas detaļas.
Termiskās nelīdzsvarotības potenciāls:Siltas neregulāras īpašības vairāku dobumu veidnēs var izraisīt šķidrā metāla atdzišanu un sacietēšanu, radot iekšējo apgrūtinājumu un lējumos slāņainas kļūdas. Silto elementu pārraudzība dažādos segmentos ir kritisks pārbaudījums.
Izmēru un svara ierobežojumi:Daudzdobumu sivēnmātes veidnēm var būt ierobežojumi attiecībā uz to mīklaino detaļu izmēru un svaru, kuras var efektīvi izgatavot. Lieli, sarežģīti komponenti var radīt problēmas attiecībā uz veidņu dizainu, materiālu plūsmu un struktūras integritāti vairākos dobumos.
Metāla īpašību kontrole:Noturīgu metāla īpašību, piemēram, temperatūras, organizācijas un mehānisko īpašību, garantēšana visos vairāku dobumu veidņu segmentos var būt izaicinājums. Metāla īpašību dažādība var ietekmēt lējumu kvalitāti un izpildi.
Lai novērstu šos ierobežojumus, ir nepieciešamas papildu inženiertehniskās pūles, rūpīga procesa kontrole un rūpīga ražošanas vajadzību un detaļu konstrukcijas apsvēršana. Ir svarīgi novērtēt vairāku dobumu sivēnmātes veidņu izmantošanas iespējamību un praktiskumu, lai maksimāli palielinātu to priekšrocības, vienlaikus mazinot iespējamās problēmas un ierobežojumus.
Secinājums
Vidējiem līdz lieliem ražošanas apjomiem,Sēj veidnes ar vairākām kamerāmbūtiski palielināt produktivitāti un efektivitāti. Tomēr dizaineriem ir jāņem vērā sarežģītība, kas saistīta ar vairāku iespaidu līdzsvarošanu un ar simulācijas un stingrības palīdzību jāmazina iespējamie defekti. Veiksmīgi ieviešot vairāku dobumu veidnes, lietuvēs ir ievērojams ieguvums, lai palielinātu produkciju, vienlaikus samazinot izmaksas. Ja vēlaties uzzināt vairāk par mūsu sivēnmātes veidnēm, sazinieties ar mums pa teltech@huan-org.
Atsauces:
Bīlijs, P. (2001). Liešanas tehnoloģija. Oksforda, Bostona: Batervorts-Heinemans.
Brauns, JR (2000). Foseco melno metāllietuvju rokasgrāmata. Oksforda, Bostona: Batervorts-Heinemans.
Jain, PL (2009). Liešanas tehnoloģijas principi. Ņūdeli: Tata McGraw-Hill izglītība.
Džounss, S. (2002). Korpusu liešanas materiālu un procesu sasniegumi. Transactions of the Institute of Marine Engineers, 114(2), 77-83.
Kalpakjian, S. & Schmid, SR (2014). Ražošanas inženierija un tehnoloģijas. Upper Saddle River, Ņūdžersija: Pīrsona.
